Entwicklungs- und Pilotangebot: noch kein produktiver Kundeneinsatz. Funktionen und Leistungsziele werden je Anwendung im Pilotprojekt geprüft.
Sensorplatzierung für Radar, Kamera und RF-Sensoren auf amtlichen 1-Meter-Geodaten, physikalisch gerechnet, mit Bericht nach CWA 18150. Für Errichter unter eigener Marke, für Betreiber als unabhängige Studie.
Online-Termin von 30 Minuten: Wir rechnen Ihr Gebiet live, Sie sehen das Ergebnis.
Heute entsteht die Sensoranordnung für Drohnendetektion aus Erfahrung und Herstellerangaben. Die Counter-UAS Planning Engine ersetzt das durch Physik auf echten Geodaten und liefert den Nachweis, den Ausschreibung und Abnahme verlangen.
Sichtlinien, Beugung an Gebäudekanten, Vegetation und Geländeform kommen aus dem amtlichen Oberflächenmodell. Jede Variante wird gegen dieselben Anflüge geprüft, kein Bieter kann schönrechnen.
Vom Gebiet zum Bericht in Stunden statt Wochen. Varianten mit Stückliste und Kosten stehen nebeneinander, die Entscheidung fällt vor dem Kauf, nicht nach der Installation.

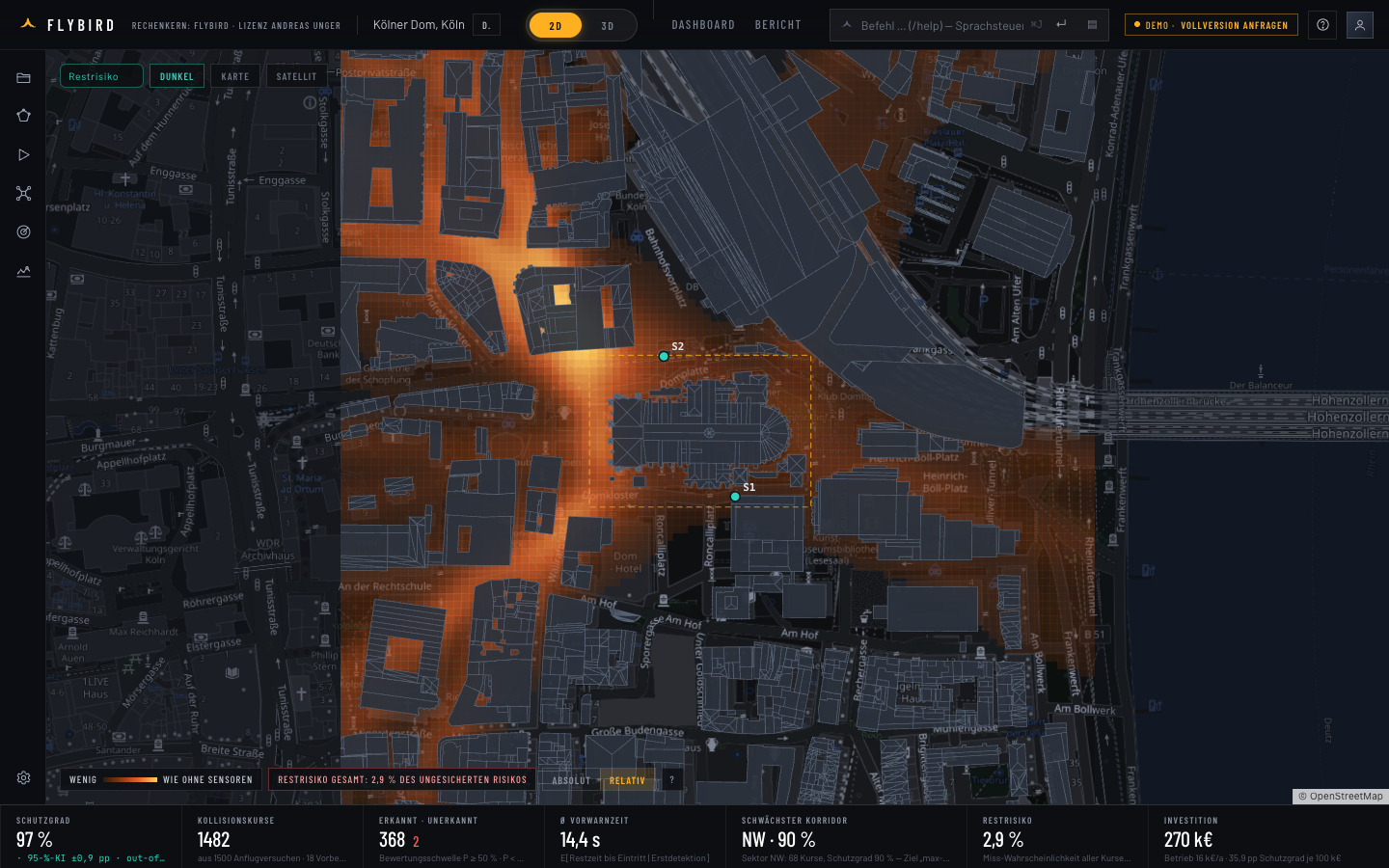

Bericht mit Vorgangsnummer, Normnachweis nach CWA 18150 und DIN 5452-9, Restrisiko je Anflugrichtung und Anhang mit allen Modellannahmen. Auf Wunsch per Feldtest bestätigt.
Vier Schritte, jeder im Bericht nachvollziehbar, jede Modellgrenze steht dabei.
Amtliches Oberflächenmodell (1 m) und Gebäudemodell laden. Sichtlinien, Beugung an Kanten und Bewuchs kommen aus den echten Daten, nicht aus Annahmen.
Schutzbereich, Zielklasse, Flugprofil und Anforderungsprofil festlegen. Daraus entstehen die Anflüge, gegen die jede Variante bestehen muss.
Sensoren automatisch platzieren oder von Hand setzen, Hersteller-Systeme aus der Bibliothek wählen, Kosten je Variante mit Stückliste vergleichen.
Monte-Carlo-Ergebnis, Karten, Normnachweis, Datenblätter und Modellannahmen als Bericht mit Vorgangsnummer, unter Ihrer Marke oder als unabhängige Studie.

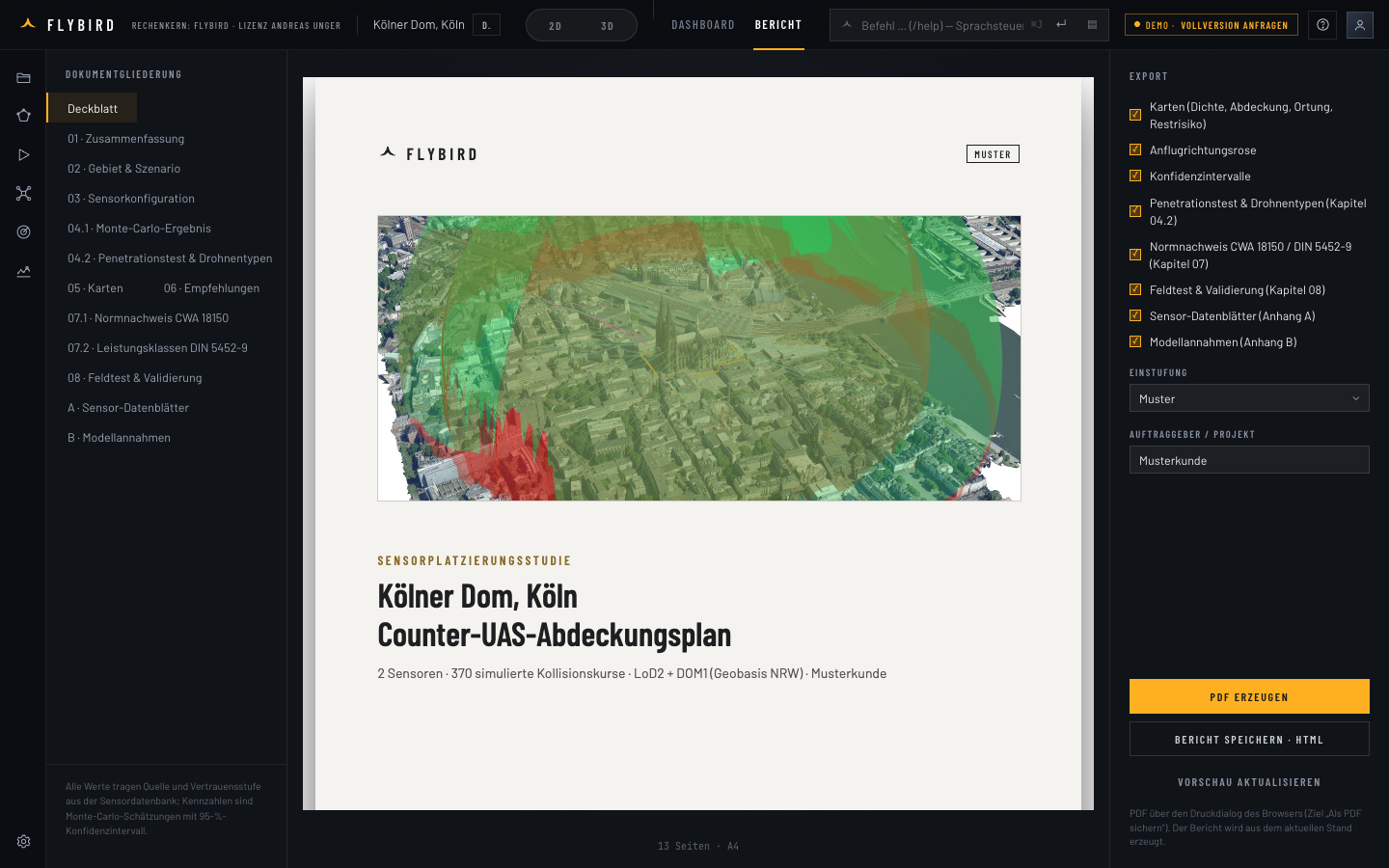

Ein Bericht in A4, gegliedert von der Zusammenfassung bis zu den Modellannahmen. Er trägt Ihre Marke oder tritt als unabhängige Studie auf und lässt sich direkt an Ausschreibung, Angebot oder Sicherheitskonzept anhängen.

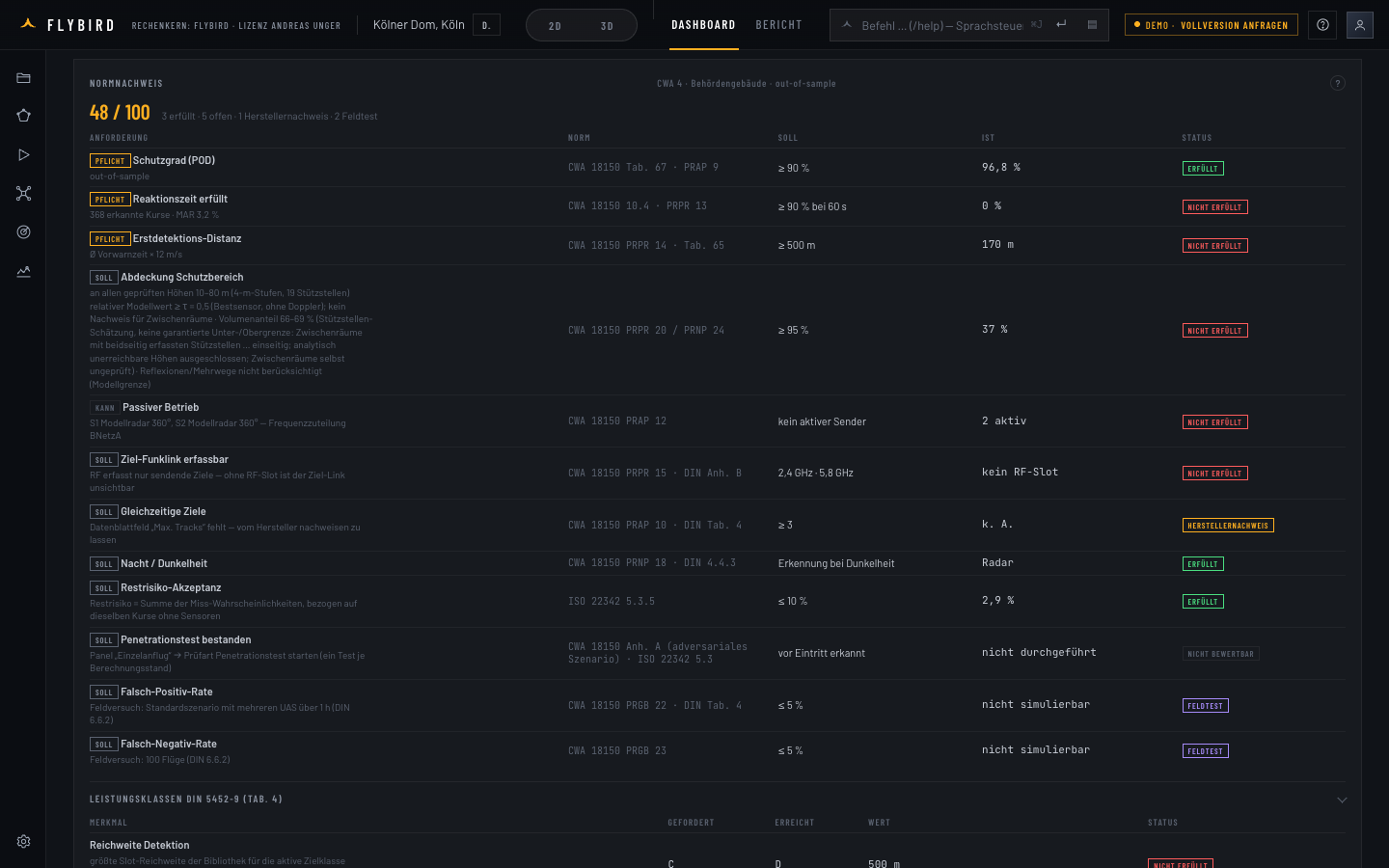

| Anforderung | Norm | Soll | Ist | Status |
|---|---|---|---|---|
| Abdeckung Schutzbereich | CWA 18150 | ≥ 95 % | 97,8 % | erfüllt |
| Vorwarnzeit | DIN 5452-9 | ≥ 45 s | 52 s | erfüllt |
| Erfassung 30–120 m | CWA 18150 | ≥ 90 % | 86,1 % | nicht erfüllt |
| Restrisiko-Akzeptanz | ISO 22342 | dokumentiert | Anhang F | erfüllt |
Werte illustrieren den Aufbau, keine Empfehlung für einen Standort.
Ein Rechenkern, drei Rollen: Wer den Nachweis liefert, wer ihn fordert und wer ihn braucht.
Ihr Angebot bekommt einen physikalisch gerechneten Abdeckungsnachweis in Stunden statt Wochen, herstellerneutral, unter Ihrer Marke. Die Engine läuft als Ihre Instanz, jeder Bericht trägt eine Vorgangsnummer.
Schreiben Sie den Nachweis ins Leistungsverzeichnis: Schutzziel, Prüfband, Zielklasse, Abdeckung an geprüften Höhen. Jeder Bieter kann ihn liefern, keiner kann ihn schönrechnen.
Sie erfahren vor dem Kauf, welche Anordnung Ihr Schutzziel erfüllt und was sie kostet. Varianten mit Stückliste, Restrisiko je Anflugrichtung, Feldtest zur Bestätigung.
Drei Wege zum Nachweis. Welcher passt, klären wir im Gespräch.
Gehostete Instanz mit Ihrem Erscheinungsbild, Ihren Zugängen und Ihrer Sensorbibliothek. Abrechnung je Bericht. Jeder Bericht trägt Ihre Marke und die Zeile „Rechenkern“ als Herkunftsnachweis.
Quick-Check remote auf Basis der amtlichen Geodaten oder vollständige Studie mit Twin-Begehung, Varianten, Stückliste und Normnachweis. Unabhängig von Herstellern und Errichtern.
Messflüge nach Testplan, Abgleich Modell gegen Messung Flug für Flug, Datenlog nach CWA 18150 Anhang H. Das Ergebnis sagt, wo der Nachweis gilt und wo nicht.
Ausbreitung nach ITU-R P.525, P.526 und P.833, Beugung an Gebäudekanten und Geländekuppen, Vegetation als Dämpfung und Kronenbeugung. Das Modell ist gegen Raytracing und gegen Feldtests geprüft. Jede Modellgrenze steht im Bericht, als Modellvertrag mit dem Leser.
Professor für Mechatronik und Automatisierung, Forschung an der Schnittstelle von Sensorik, Simulation und maschinellem Lernen. Die Counter-UAS Planning Engine ist seine eigene Entwicklung; Vision Squared ist Lizenzgeber und Ansprechpartner. Der Quellcode bleibt geschlossen.
Den aktuellen Entwicklungsstand und vorhandene Prototypen zeigen wir im Gespräch. Ergebnisse aus Partnerpiloten nennen wir nur, wenn sie tatsächlich vorliegen und zur Weitergabe freigegeben sind.
Keine öffentliche Demo. Stattdessen rechnen wir in einem Online-Termin Ihr eigenes Objekt: Schutzbereich, Sensorvarianten, Abdeckung und Restrisiko, live am Bildschirm. Das dauert 30 Minuten und zeigt mehr als jede Beispielkarte.
Nein. Die Engine wird als gehostete Instanz oder als Installation in Ihrer Umgebung lizenziert. Der Quellcode bleibt bei Vision Squared, ebenso die Verantwortung für Modell, Validierung und Weiterentwicklung.
Radar, elektro-optische Kameras und RF-Sensoren. Herstellersysteme liegen in einer Bibliothek mit Quelle und Vertrauensstufe; eigene Systeme aus Datenblättern lassen sich ergänzen. Für Whitelabel-Kunden wird die Bibliothek auf das eigene Portfolio zugeschnitten.
Amtliche Oberflächen- und Gebäudemodelle sind für Deutschland flächendeckend verfügbar, darunter Geobasis NRW und LGLN, für die USA über USGS 3DEP. Andere Regionen prüfen wir anhand der dort verfügbaren Daten; eigene Vermessungsdaten können eingebunden werden.
Die Ausbreitung folgt ITU-R P.525, P.526 und P.833 und ist gegen Raytracing und Feldtests geprüft. Reflexionen, Mehrwege und Wetterextreme werden nicht gerechnet, das steht im Bericht. Wo es darauf ankommt, bestätigt ein Feldtest mit Messflügen den Nachweis vor Ort.
Die Whitelabel-Lizenz wird je Bericht abgerechnet, Standortstudien zum Festpreis nach Umfang, Feldtests nach Testplan. Konkrete Zahlen nennen wir im Gespräch, wenn Objekt, Sensorik und Stückzahlen bekannt sind.
Ein Gespräch von 30 Minuten: Ihr Objekt oder Ihr Vertrieb, Ihre Sensorik, Ihr Weg zum Nachweis. Wir rechnen Ihr Gebiet live. Danach wissen Sie, ob Lizenz, Studie oder Feldtest passt.
